旋转蒸发仪各组成部件的主要作用解析

来源:上海秋佐   |   发布时间:2024-07-25   |    阅读量:13

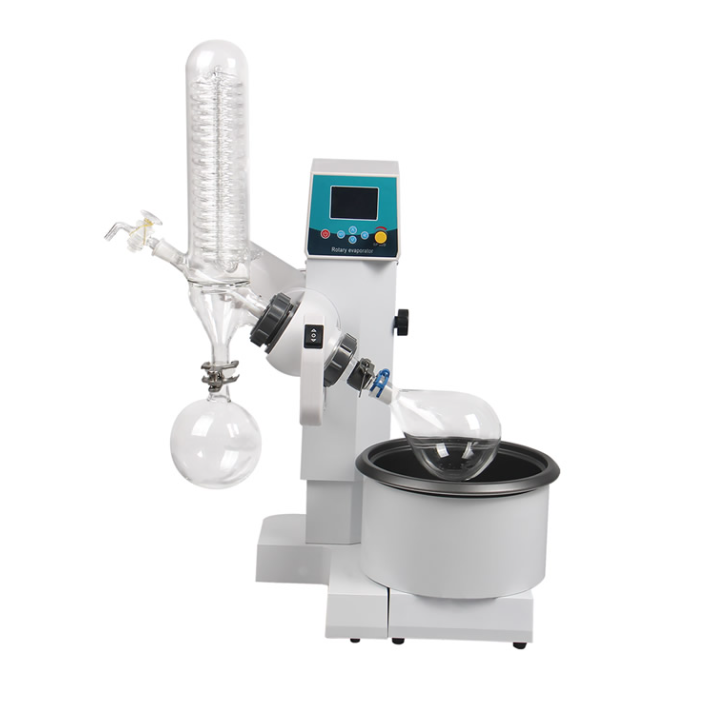

  秋佐仪器旋转蒸发仪是医药、化工、生物制品等行业科研和生产过程中蒸发、浓缩、结晶、干燥、分离、溶媒回收等过程的仪器设备,是应用真空负压条件下,恒温加热,薄膜蒸发的原理研制而成。仪器主体构件采用防锈铝合金、特种工程塑料,结构紧凑、外形美观、经久耐用。
  旋转蒸发仪性能:
  采用聚四氟乙烯和橡胶复合密封,能保持高真空度。
  水浴锅恒温控制,锅底 PT100 型传感器+不锈钢探棒,快速、准确传递温度,锅胆底部设有放水阀门,方便放液。
  主体支架采用冷板防腐喷塑+铝合金材质,具有极强的防腐蚀、抗氧化的特点。
  锅胆采用 304 不锈钢一次冲压成型材质,结构紧凑、经久耐用。
  玻璃件全部采用耐高温膨胀系数3.3的高硼硅玻璃。
  真空系统装真空表,指针显示真空度。
  活塞式加料阀套接聚四氟乙烯加长管,可在真空状态下连续进料至蒸发瓶,方便使用。
  液晶显示温度和转速,按键控制上下升降,操作方便。
  主机固定,水浴锅电动升降,速度平稳,无冲击性,操作简单,
  配有机硅胶罩,隔热防烫,操作安全。
  直立式双层蛇形盘管冷凝器,确保高收集率。
  电机为无刷减速增力电机,无火花、噪音小。
  收集瓶带下放料口,连接玻璃+四氟独立放料阀,回收溶液十分快捷。
  真空切换阀,任意控制气流,液流,在不影响系统真空和溶液蒸馏的情况下,可进行连续收集、放料。

  防干烧功能,加热锅里水位低于加热管时,机器就会自动断电,运转灵活、经久耐用。

  主要部件:
  1、旋转电机,通过电机的转动带动装有样品的蒸发瓶进行有效旋转;
  2、旋转轴,蒸发管有两个作用,首先起到样品旋转支撑轴的作用,其次通过蒸发管,真空系统将样品吸出;
  3、真空系统,用来降低旋转蒸发仪系统的气压;
  4、流体加热锅,通常情况下都是用水加热样品;
  5、冷凝管,使用双蛇形冷凝或者其它冷凝剂如干冰、丙酮冷凝样品;
  6、冷凝样品收集瓶,样品冷却后进入收集瓶。
  机械或升降电机装置用于将加热锅中的蒸发瓶快速提升。
